Руководство пользователя

Калькулятор «Статически Неопределимая Система»

Этот калькулятор предназначен для полного анализа статически неопределимой стержневой системы, состоящей из абсолютно жесткой балки, шарнирной опоры и двух упругих стержней.

Он позволяет:

  • Вводить и визуализировать параметры системы в режиме реального времени.
  • Автоматически составлять и решать уравнения равновесия.
  • Раскрывать статическую неопределимость методом совместности деформаций.
  • Выполнять расчет на прочность для определения требуемых площадей сечения стержней.
  • Определять допускаемую и предельную нагрузку для системы (при использовании параметрической системы единиц).
  • Формировать подробный отчет со всеми шагами решения и схемами для печати или сохранения.

2. Общий вид интерфейса

Интерфейс калькулятора разделен на две основные части, которые адаптируются под размер вашего экрана (на компьютере они рядом, на телефоне/планшете — друг под другом).

  1. Панель управления: Левая (или верхняя на мобильных устройствах) часть экрана. Здесь вы вводите все исходные данные: размеры, материалы, нагрузки и параметры экспорта.
  2. Схема системы: Правая (или нижняя на мобильных устройствах) часть экрана. Здесь отображается интерактивная схема, которая мгновенно обновляется при изменении любых параметров в панели управления.

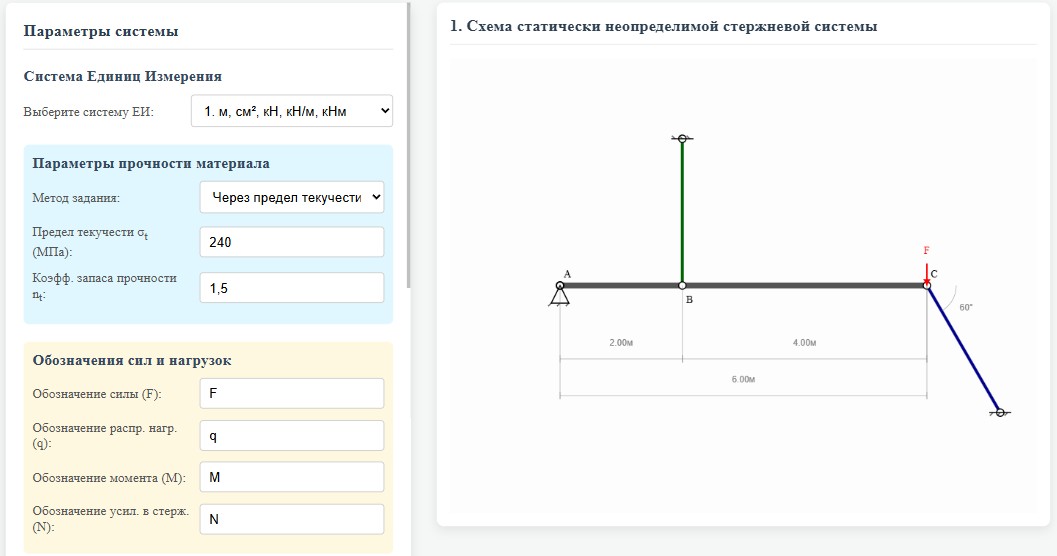

1 Общий вид калькулятора с панелью управления и схемой

3. Пошаговая инструкция по вводу данных

Для получения корректного расчета последовательно заполните все поля в Панели управления сверху вниз.

3.1. Система Единиц Измерения (ЕИ)

Это самый важный первый шаг, так как он определяет, в каких единицах вы будете вводить все последующие значения.

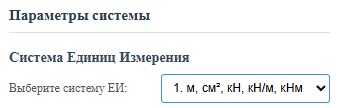

Выбор системы единиц измерения
  • 1. м, см², кН, кН/м, кНм: Стандартная система для строительных расчетов.
    • Все длины (балки, плечи сил) вводятся в метрах (м).
    • Площади сечения стержней — в квадратных сантиметрах (см²).
    • Силы — в килоньютонах (кН).
    • Распределенная нагрузка — в килоньютонах на метр (кН/м).
    • Моменты — в килоньютонометрах (кНм).
  • 2. мм, мм², Н, Н/м, Нм: Система, часто используемая в машиностроении или для более точных расчетов.
    • Длины — в миллиметрах (мм).
    • Площади — в квадратных миллиметрах (мм²).
    • Силы — в ньютонах (Н).
    • Распределенная нагрузка — в ньютонах на метр (Н/м).
    • Моменты — в ньютонометрах (Нм).
  • 3. L, A, qL, q, qL² (коэфф.): Параметрическая (безразмерная) система. Используется в учебных целях для решения задач в общем виде.
    • Вы вводите не фактические значения, а коэффициенты при базовых величинах L (длина), A (площадь) и q (нагрузка).
    • Например, чтобы задать длину балки 2L, в поле «Общая длина балки» вы вводите число 2.
    • Чтобы задать силу 0.5qL, в поле «Значение F» вы вводите 0.5.

3.2. Параметры прочности материала

Этот блок определяет допускаемое напряжение [σ], которое используется в расчете на прочность.

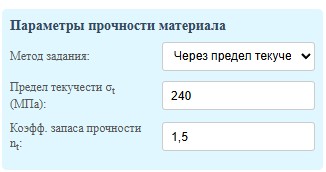

Задание прочности через предел текучести

Есть два метода задания:

  1. Через предел текучести (рекомендуется):
    • Предел текучести σt (МПа): Основная прочностная характеристика материала (например, для стали Ст3 это ~240 МПа).
    • Коэфф. запаса прочности nt: Нормативный коэффициент, обычно 1.5-2.5. Показывает, во сколько раз допускаемое напряжение меньше предела текучести.
    • Допускаемое напряжение будет вычислено автоматически по формуле: [σ] = σt / nt.
  2. Задать допускаемое напряжение:
    • Позволяет ввести готовое значение [σ] (в МПа) напрямую, если оно вам уже известно.

Особые поля для ЕИ №3:
Если вы выбрали параметрическую систему единиц (№3), появятся дополнительные поля. Они нужны, чтобы калькулятор мог выполнить численный расчет на прочность и определить требуемую площадь A, используя ваши буквенные коэффициенты.

  • Источник для площади A: Вы можете задать базовую площадь A вручную или выбрать опцию «Взять из расчета на прочность», чтобы использовать значение, которое будет вычислено в разделе 3 отчета.
  • Базовая длина L (м) и Базовая нагр. q: Введите числовые значения, которые соответствуют вашим буквенным L и q. Например, если в вашей задаче L=2м, q=10 кН/м, введите эти значения сюда.

3.3. Обозначения сил и нагрузок

Этот блок носит косметический характер. Вы можете изменить стандартные символы F, q, M и N (усилие в стержне) на любые другие (например, P вместо F). Эти обозначения будут использоваться на схемах и в формулах отчета.

3.4. Балка

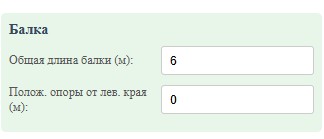

Параметры балки и опоры на схеме
  • Общая длина балки: Полная длина балки от левого до правого края.
  • Полож. опоры от лев. края: Расстояние от левого края балки до центра шарнирной опоры. Значение не может быть меньше нуля или больше общей длины балки.

3.5. Стержень 1 и Стержень 2

Параметры для обоих стержней настраиваются идентично.

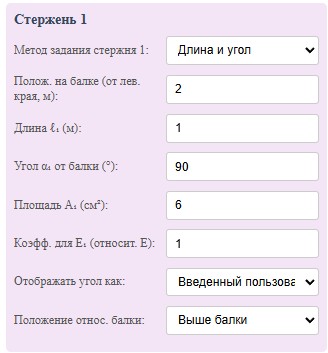

Параметры стержня и методы его задания
  • Метод задания стержня: Выберите, как вам удобнее определить геометрию стержня.
    1. Длина и угол: Вы напрямую задаете длину стержня и его угол α относительно балки (угол 90° — вертикальный стержень).
    2. Горизонт. и верт. расстояние: Вы задаете горизонтальный (X) и вертикальный (Y) катеты от точки крепления на балке до точки заделки стержня. Длина и угол будут вычислены автоматически.
    3. Вертикальное расстояние и угол: Вы задаете вертикальный катет Y и угол α. Длина будет вычислена автоматически.
  • Полож. на балке: Расстояние от левого края балки до точки крепления стержня.
  • Площадь A: Площадь поперечного сечения стержня (в см² или мм² в зависимости от ЕИ, или как коэффициент для ЕИ №3).
  • Коэфф. для E: Коэффициент модуля упругости. По умолчанию 1. Если, например, материал второго стержня в 2 раза жестче первого, установите для него коэффициент 2.
  • Отображать угол как:
    • Острый (с горизонталью): Угол всегда будет показан как острый (например, 150° будет отображаться как 30°). Это удобно для подстановки в формулы с синусами и косинусами.
    • Введенный пользователем: На схеме будет показан тот угол, который вы ввели (например, 150°).
  • Положение относ. балки: Укажите, находится ли заделка стержня выше или ниже балки.

3.6. Нагрузки

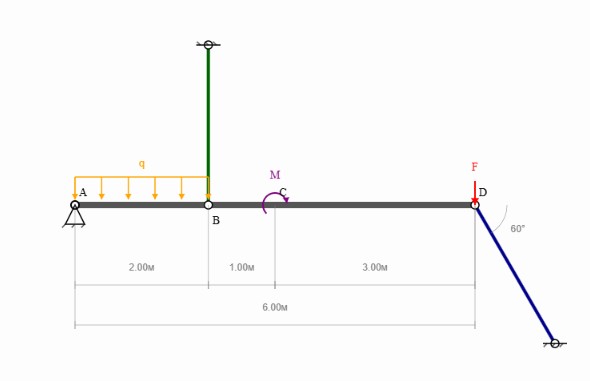

Приложение нагрузок F, q, и M на балку

Для каждой нагрузки (Сила F, Распределенная q, Момент M):

  • Значение: Величина нагрузки.
    • Для F и q: Положительное значение направлено вниз. Отрицательное — вверх.
    • Для M: Положительное значение направлено по часовой стрелке. Отрицательное — против часовой стрелки.
    • Если значение равно 0, нагрузка не отображается.
  • Положение / Начало / Конец: Расстояние от левого края балки до точки приложения нагрузки.

4. Выполнение расчета и анализ результатов

После ввода всех данных используйте кнопки под панелью управления.

Кнопки для выполнения расчета

4.1. Базовый расчет (Предпросмотр)

Нажатие на кнопку «Базовый расчет (бесплатно)» мгновенно выполняет все вычисления «в уме» и показывает всплывающее окно с конечными результатами: усилиями в стержнях (N1, N2) и реакциями опоры (XA, YA). Это быстрый способ проверить ответ, не генерируя полный отчет.

4.2. Полный расчет

Нажатие на кнопку «Показать/Обновить расчет» генерирует под кнопками подробный, пошаговый отчет, состоящий из нескольких секций.

Пример сгенерированного отчета с расчетами
  • Раздел 1. Уравнения равновесия: Показывает расчетную схему и три уравнения статики (ΣM, ΣFx, ΣFy) в символьном и числовом виде.
  • Раздел 2. Раскрытие статической неопределимости: Самый важный раздел. Здесь объясняется, почему система неопределима, и приводится ее решение через уравнение совместности деформаций. Включает детализированные схемы деформаций.
  • Раздел 3. Расчет на прочность: На основе найденных усилий и заданных параметров прочности материала, здесь вычисляется требуемая площадь поперечного сечения стержней.
  • Раздел 4. Расчет допускаемой нагрузки: (Только для ЕИ №3). Здесь проводится сравнение двух методов определения допускаемой нагрузки: по допускаемым напряжениям и по предельным состояниям.

Важно: Если вы измените любые данные в панели управления после генерации отчета, появится сообщение «Данные были изменены. Пожалуйста, обновите расчет.» Вам нужно снова нажать на кнопку, чтобы отчет пересчитался с новыми параметрами.

5. Экспорт и Печать

В последнем блоке панели управления вы можете подготовить отчет к печати или сохранению.

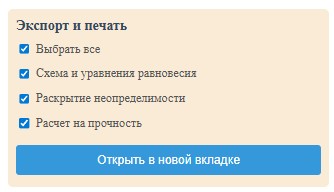

Опции экспорта и печати отчета
  1. Выберите секции: С помощью галочек отметьте те разделы отчета, которые вы хотите включить в финальный документ.
  2. Нажмите «Открыть в новой вкладке»: Это действие сгенерирует новую, чистую HTML-страницу, содержащую только выбранные вами разделы отчета, изображения схем и формулы. Эта страница идеально подходит для печати (через меню браузера Ctrl+P) или сохранения в PDF.
